دائره فلاشر8 برامج باستخدام مايكروكنترولرFlasher circuit 8 programs microcontroller pic12f675

 فى هذا الفيديو بنقدم لك دائره فلاشر 8 برامج للتحكم فى شكل وحركه اضاءة اللمبات الليد الخمسه من خلال المتحكم الصغير مايكروكنرولر pic 12f675  وهنرف ازاى نبرمج المايكروشيب وكمان سنقوم بتجربه الدائره بعمل محاكاه لها اولا وبعد التأكد من سلامه عمل الدائره سنقوم بتنفيذها على لوحه بريد بورد beadboard ومن خلال الفيديو ان شاء الله تقدر تنفذها بكل سهوله ويسر تمتاز الدائره بقله عدد المكونات الالكترونيه وتكلفه بسيطه جدا وكمان قابل للتطوير وتحويلها على بورد pcb  ويمكن اضافه بعض المكونات لها لجعلها تتحكم فى لمبات 220 فولت وتم وضع مرفقات التحميل الخاصه بالدائره وملف البرمجه على رابط التحميل اسفل الصور

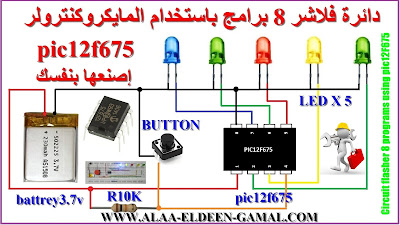

صوره مخطط الدائره


صوره محاكاه الدائره

القطع الالكترونيه المستخدمه
1- pic12f675 X1
2- LED CLORE X5
3- BUTTON X1
4- R 10KOHM X1
5- BERDBOARD X1
6- BATTERY3.7 v X1
7- WIRE JUMPER
